    [LOKOMOB] Por dentro do Acer 22". Adeus ao Bleeding. Fatos Fotos e sem achismo..

    Olá Pessoal, tudo bem?


    Bom, sempre me dizem que sou louco, mas fazer o que, gosto de ter certeza das coisas e num ficar apenas acreditando o que a internet diz por aí assim como algumas pessoas. Enfim, comprei um Acer 22" já conhecido por todos, com um Senhor Bleeding, que até então não incomodava tanto.

    Mas depois que o meu amigo e tb usuário LeoX veio aqui em casa com o seu Samsung 931BW, iamos abrir e tentar resolver o problema seguinto umas fotos que achamos na net tentamos, mas sem sucesso.

    Aí veio um estalo e resolvi abrir o meu, 23 dias de uso, sem nenhum problema. ainda com garantia de 2 meses, etc.

    Abri, e olha só.

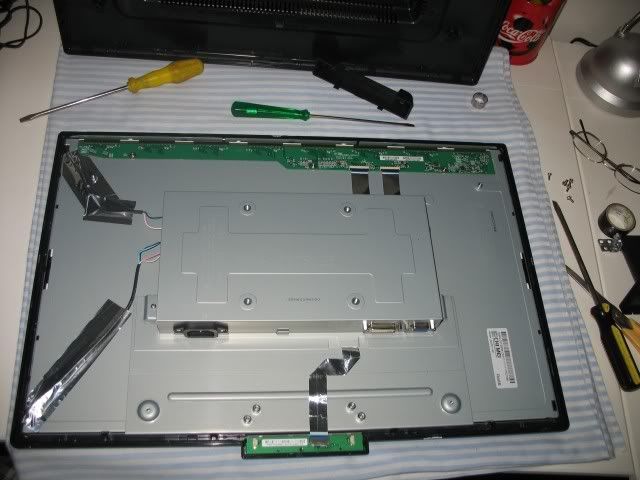

    Nenhuma novidade, todo mundo já deve ter visto isso na internet, LCD sem a capa traseira. Mas veio uma surpresa logo de cara, a marca do PAINEL.

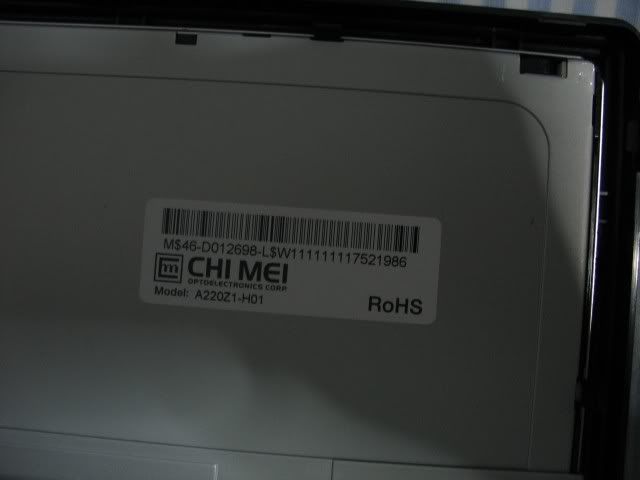

    Não me recordo muito, mas falavam muito bem desta marca de painel, não sei dizer agora se bom ou ruim, DEIXO ISSO AOS NOSSOS ESPECIALISTAS DIZEREM ALGO SOBRE

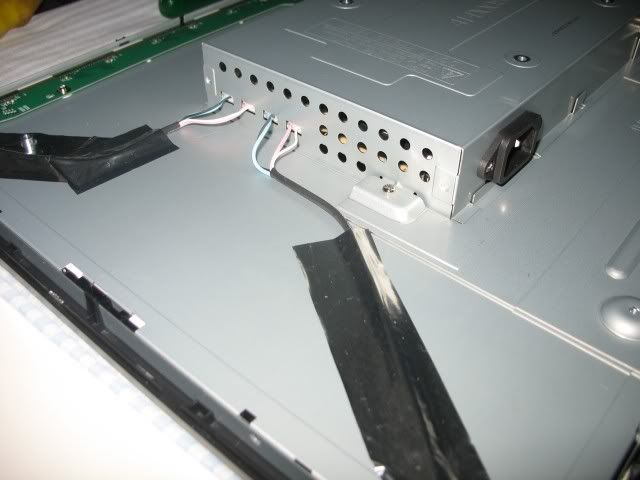

    A título de curiosidade, as conexões dos 2 CC´s do LCD, um fica na parte superior e o outro na inferior do LCD, (curiosamente onde vemos mais BLEEDING.

    PERIGO - PERIGO - PERIGO - PERIGO - PERIGO - PERIGO - PERIGO - PERIGO - PERIGO - PERIGO

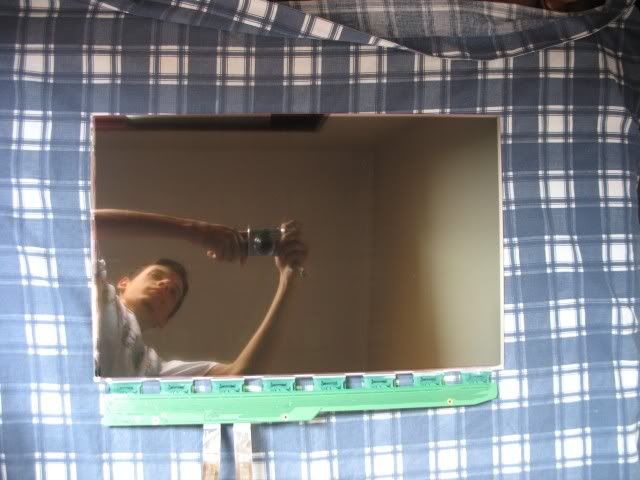

    Pulei a parte de mostrar o LCD de frente, pq isso é o que vemos sempre que estamos na frente de um! :P Então aqui está o LCD visto por trás, fora do suporte. A título de curiosidade, o LCD é bem transparente, fino e frágil.(Lembre-se de quanto maior o painel, pior pra manusear.], este tem "só" 22".
    PERIGO - PERIGO - PERIGO - PERIGO - PERIGO - PERIGO - PERIGO - PERIGO - PERIGO - PERIGO


    Este suporte PRETO é onde fica o Painel LCD. Em cima do Paniel LCD tem outro suporte, mas de metal pra fechar o Sanduíche que prende o Painel.

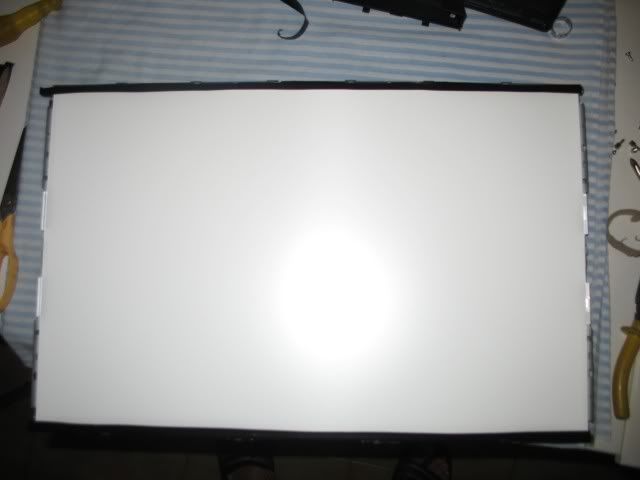

    Embiaxo deste suporte, e assim do Painel, temos um vidro grosso desenhado de "colméia" (foto a seguir) e com 3 camadas de um plástico que é leitoso do lado de cima e meio espelhado do lado de baixo, para a luz ficar difusa e uniforme em todo painel.

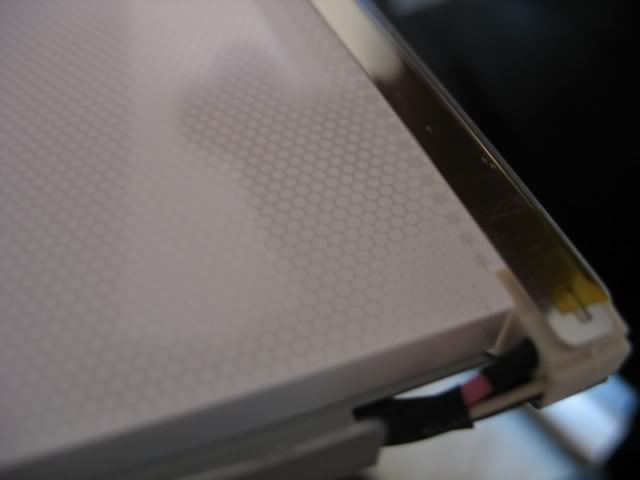

    Esta é a colméia, um vidro relativamente grosso que possui este desenho para ajudar na uniformidade com que a luz passe pelo painel de LCD, mas me digam, eles pensam nisso tudo e deixam passar o que vem abaixo?

    AGORA O X DA QUESTÃO, A FILHA DA PUTISSE DOS FABRICANTES

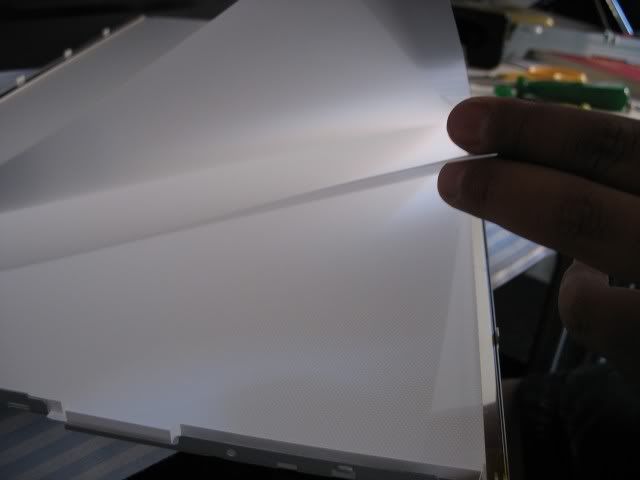

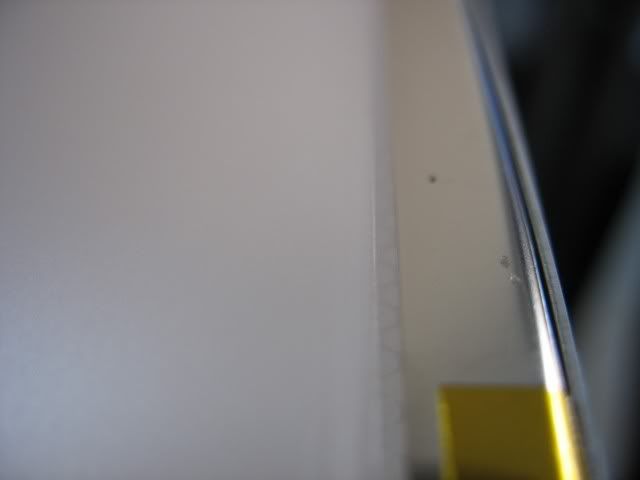

    Sim, isso mesmo...um pequeno, quase imperceptível vão entre o papel que deixa a luz mais difusa e uniforme e a borda do painel faz com que a luz vaze por ali e forme aquela BELEZURA de BLEEDING que quase todos os monitores possuem e muitos não sabem como resolver.

    A SOLUÇÂO


    Tampar de alguma forma este vão, nada melhor que uma fita que seja boa, isolante térmico e elétrico. A FITA ISOLANTE!


    Passada na parte de cima e na de baixo do painel, num precisa na lateral, e também tem que ser colocada de forma que tampe este vão mas não tampe a parte dos pixels de baixo, se não alguns pixels poderiam ficar apagados ou mais escuros, e não queremos isso.

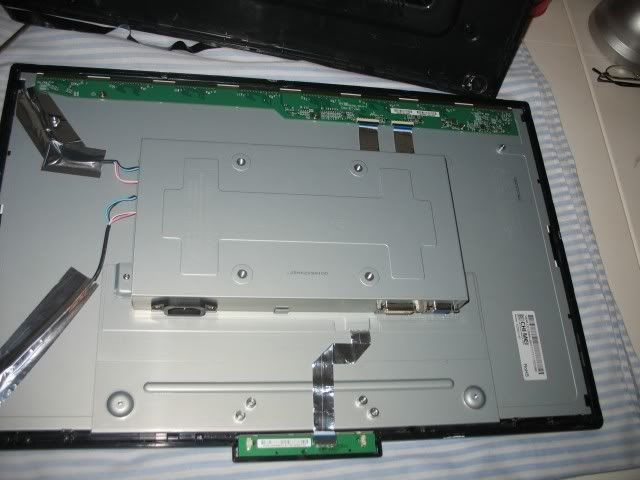

    Montadinho de novo. Antes de fechar.

    Aqui o Tutorial tá tudo bonitinho, mas houveram problemas.

    -Depois que remontamos o painel, deu problema com o cabo de dados que vai da controladora para o LCD, e a imagem saiu zuada. Tivemos que reabrir e recolocar os flat cables para resolver o problema. Mas na hora que deu o problema, o GELO NA COSTELA foi grande (Afinal são 950 reais né)

    -Devido a um problema de muitas particulas por m³ aqui no meu quarto, ficaram algumas sujeirinhas na parte de trás do painel, entre o painel e o vidro, que tem um vão, e assim esta sujeira agora está projetada na tela, parecendo DEAD PIXEL (Pois fica uma sombra preta). Vamos abrir o Monitor semana que vem pra poder resolver isso. E também fazer o Tuto pra resolver no 932BW do LeoX.

    Mas apesar dos problemas, olha os resultados:

    ANTES (Foto tirada no primeiro dia do Monitor - filme 300 em 720p):


    BLEDDING MUITO APARENTE (Até fica meio azulado a parte de baixo,onde deveria ser PRETO)

    DEPOIS (Foto tirada em condições próximas da outra, luz acesa e mesmo filme):


    PS: Descobri pq a imagem está lavada, parecendo que piorou, é pq eu tenho o costume de colocar brilho 0 para ler, então nesta hora estava em 0, por isso a imagem está mais lavada, as pilhas da cam se foram, então pretendo comprar outras e assim tirar fotos novas.

    LUZ APAGADA (Infelizmente num tirei foto ANTES com luz apagada, mas com luz acesa já era grande, só projetar! :P):



    CONCLUSÃO:

    É um defeito que poderia ser facilmente e muito barato de ser resolvido pelo fabricante (nem precisava sem com fita isolante!hehehe) mas o descaso de quase todas as marcas fazem com que nós soframos as conseqüências disso. Muitos acabam tendo que comprar monitores que custam o dobro e num tem o defeito.

    NÃO RECOMENDO E NÃO ME RESPONSABILIZO POR LOUCOS QUE TENTEM ABRIR O SEU MONITOR, POIS HÁ DIVERSAS ETAPAS QUE O PAINEL LCD É MANUSEADO, E SE FEITO DE FORMA ERRADA, VOCÊ TERÁ DEAD PIXEL E ATÉ MESMO INUTILIZAR O PAINEL.

    ISSO QUE FIZ É APENAS UM ESCLARECIMENTO COM BASE EM FOTOS E FATOS, PARA ACABAR COM O ACHISMO E COM A DÚVIDA SOBRE O PROBLEMA.

    Bom, fico por aqui, acho que tá bem explicado, qualquer dúvido, se eu souber, respondo, se não, abro o monitor e falo!heuaheuahuehaue

    Abraços...

    Mário


    PS: Caso alguém ache que estou mentindo sobre o antes e depois, como falaram no outro tópico, se mesmo assim num tiver provado, lembre-se que num ganho nada fazendo um processo perigoso destes, no final num dar certo e eu mentir aqui, sendo que num ganho nada com isso. Se num funciossem com certeza eu falaria que num tem solução, mas tem, apesar de MUITO PERIGOSA.
    Última edição por MaRiOhLp : 02-09-2007 às 13:02

  2. # Publicidade
    Publicidade

  3. #2
    Membro Avatar de stdio
    Info Conteúdo e Citações Jogos Mensageiros
    Registro
    Nov 2005
    Mensagens
    2.074
    Verdinhas
    1

    Uma hora faço isso no meu L203WT

    Kct 23 dias

  4. #3
    Membro Avatar de Luke Egan=KA=®
    Info Conteúdo e Citações Jogos Mensageiros
    Registro
    Aug 2000
    Mensagens
    11.503
    Verdinhas
    24

    Provavelmente o ideal seria abrir o monitor e manipular as peças em um ambiente esterelizado, como uma sala de cirurgia, e vocês deveriam usar roupas apropriadas, luvas e inclsuive proteção para os pés (espécie de luvas para os pés, para não trazer impurezas para o ambiente. Realmente fazer isso na própria casa deve ser muito perigosos de danificar o equipamento.

  5. #4
    hardMOB Staff - Moderação Avatar de 3,14k2|P1k4chu
    Info Conteúdo e Citações Jogos Mensageiros
    Registro
    Jun 2003
    Mensagens
    42.363
    Verdinhas
    653

    Não fico mto "morta" a imagem de baixo? Ou é só impressão ruim da foto?

  6. #5
    Membro
    Autor do tópico
    Info Conteúdo e Citações Jogos Mensageiros
    Registro
    Feb 2003
    Mensagens
    2.905
    Verdinhas
    165

    Citação Citando perubira Ver mensagem
    Uma hora faço isso no meu L203WT

    Kct 23 dias
    Pois é...23 dias...e não me arrependo não. Perdi a garantia, mas sabia disso antes de começar.

    Citação Citando Luke Egan=KA=® Ver mensagem
    Provavelmente o ideal seria abrir o monitor e manipular as peças em um ambiente esterelizado, como uma sala de cirurgia, e vocês deveriam usar roupas apropriadas, luvas e inclsuive proteção para os pés (espécie de luvas para os pés, para não trazer impurezas para o ambiente. Realmente fazer isso na própria casa deve ser muito perigosos de danificar o equipamento.
    Sim sim...sabia de tudo isso, tanto que o maior problema mesmo que poderia ocorrer seria o painel fica sujo por dentro, que foi o que aconteceu, mas isso pretendo resolver...e num lugar diferente, pra poder não cometer o mesmo erro novamente. cheguei a limpar e tals, mas num adiantou muito.

    Citação Citando 3,14k2|P1k4chu Ver mensagem
    Não fico mto "morta" a imagem de baixo? Ou é só impressão ruim da foto?
    Sim, ficou, pode até ver que o branco está errado, veja pela parede que está azul. Num me lembro quando tirei a foto quais foram as configs...deveriam estar no AUTO, então já viu, cada foto sai de uma forma. mas ali o que está mais diferente é a saturação tb. Mas no escuro total e com aquele raio no filme, que fica tudo bem claro, vemos que não há vazamento.

    LEMBREI AGORA A DIFERENÇA, na foto depois, eu estava com brilho em 0...
    Última edição por MaRiOhLp : 02-09-2007 às 12:29

  7. #6
    Membro Avatar de Neon
    Info Conteúdo e Citações Jogos Mensageiros
    (¬'-')¬ C-('-'Q)
    Registro
    Jun 2006
    Mensagens
    13.844
    Verdinhas
    910

    nossa, que loucura o_o
    eu tenho medo de abrir a carcaça aqui pra ver o painel :x

  8. #7
    Membro
    Info Conteúdo e Citações Jogos Mensageiros
    Registro
    Mar 2003
    Mensagens
    20.930
    Verdinhas
    489

    impressao minha ou ficou pior a imagem!?!?

  9. #8
    Membro
    Autor do tópico
    Info Conteúdo e Citações Jogos Mensageiros
    Registro
    Feb 2003
    Mensagens
    2.905
    Verdinhas
    165

    Citação Citando Spectrobozo Ver mensagem
    impressao minha ou ficou pior a imagem!?!?
    Lê 3 POSTS acima deste....quando tire a foto do depois, o brilho estava em 0...por isso o problema de parecer mais lavada a imagem.

    Ontem fui num casamento e acabou a bateria da camera...então quando tiver novas pilhas, tiro a foto com o brilho no modo cinema pra mostrar pra vcs...a qualidade num piorou não, pelo contrário..o preto tá mais preto, e não azulado por causa do bleeding

  10. #9
    [email protected] Team Avatar de fodaman
    Info Conteúdo e Citações Jogos Mensageiros
    Registro
    Mar 2003
    Mensagens
    3.698
    Verdinhas
    1

    Mto bom o tutorial
    Qria ser louco desse jeito hahaha

  11. #10
    Membro Avatar de Peleyer
    Info Conteúdo e Citações Jogos Mensageiros
    Registro
    Oct 1999
    Mensagens
    7.636
    Verdinhas
    437

    Como ta barato esses LCDs hj em dia, meu acer 19"na epoca que comprei tava 1750... Hj um de 22" por 950 parece um absurdo...

    Só uma coisinha pra adicionar ao tópico, em muitos LCDs o problema de bleading passa com o tempo, simplismente desaparece, em outros, basta baixar o brilho(740N da samsung é assim).

  12. #11
    Membro Avatar de andrepmrj
    Info Conteúdo e Citações Jogos Mensageiros
    Registro
    Nov 2000
    Mensagens
    11.346
    Verdinhas
    449

    meu aoc nao tem esse problema, ainda bem...

  13. #12
    Suspenso
    Info Conteúdo e Citações Jogos Mensageiros
    Registro
    Nov 2004
    Mensagens
    5.370
    Verdinhas
    0

    meu L203WT tem muito pouco bleending, na parte de baixo... mas pqp eu não abriria !

    corajoso tu ein cara, mto boa as fotos e o mini-tuto. Parabéns pelo resultado.

    no pain no gain!


    falow

  14. #13
    Membro Avatar de Elrond
    Info Conteúdo e Citações Jogos Mensageiros
    Registro
    Oct 2001
    Mensagens
    10.136
    Verdinhas
    72

    Com um bleeding bizarro desses, eu tb abriria...

  15. #14
    Membro Avatar de Repolho Roxo
    Info Conteúdo e Citações Jogos Mensageiros
    Registro
    Jan 2005
    Mensagens
    15.340
    Verdinhas
    2916

    bem arriscado essa técnica, mas tava bem zuado de bleeding seu LCD, então vale a pena correr esse risco...

  16. #15
    Membro Avatar de TrancëJay
    Info Conteúdo e Citações Jogos Mensageiros
    Registro
    Apr 2003
    Mensagens
    5.551
    Verdinhas
    525

    Melhor tópico do hardWhat nos últimos tempos, muito foda

  17. #16
    Membro Avatar de XOTISNEGUER
    Info Conteúdo e Citações Jogos Mensageiros
    OVER 9000 NG/DL
    Registro
    Feb 2004
    Mensagens
    20.664
    Verdinhas
    6177

    Citação Citando TrancëJay Ver mensagem
    Melhor tópico do hardWhat nos últimos tempos, muito foda
    moderação ta marcando toca de nao colocar nos bookmarks esse topico. demorou, pois esse topic é mais útil que os topicos do pcc-criminal na minha humilde opinião.

  18. #17
    Membro Avatar de DeatH
    Info Conteúdo e Citações Jogos Mensageiros
    GETTUDA CHOPPAH
    Registro
    Dec 1999
    Mensagens
    5.975
    Verdinhas
    764

    nossa loucura abrir o monitor, mas a solução eh otima
    a coisa mais difiicil na construcao de um lcd eh justamente construir ele num local livre de particulas q entrem no painel, sei la tenta fazer isso num local melhor, pq senao cada vez q vc abrir vai piorar

  19. #18
    Membro
    Info Conteúdo e Citações Jogos Mensageiros
    Registro
    Jan 2002
    Mensagens
    22.949
    Verdinhas
    345

    Legal, só não entendi o "sem achismo". Alguém tinha duvidado desse método? Eu mesmo já postei isso aqui, um cara abriu o Dell 2005FPW e botou fita isolante no painel num fórum gringo, o bleeding dele não ficou 100% mas diminuiu.

  20. #19
    Membro Avatar de manisnk
    Info Conteúdo e Citações Jogos Mensageiros
    Ja chegou o disco voador!
    Registro
    Jan 2006
    Mensagens
    26.825
    Verdinhas
    6657

    Parabéns pelo tutorial e pela coragem!

  21. #20
    Membro
    Autor do tópico
    Info Conteúdo e Citações Jogos Mensageiros
    Registro
    Feb 2003
    Mensagens
    2.905
    Verdinhas
    165

    Obrigado pelo apoio de todos...daqui uns 15 dias terei novidades, pois pretendo abrir de novo pra fazer o que faltou (limpar a sujeira) e também fazer do Samsung (até onde cheguei, parecido)


    Citação Citando DeatH Ver mensagem
    nossa loucura abrir o monitor, mas a solução eh otima
    a coisa mais difiicil na construcao de um lcd eh justamente construir ele num local livre de particulas q entrem no painel, sei la tenta fazer isso num local melhor, pq senao cada vez q vc abrir vai piorar
    Realmente, só percebi que estava sujo quando eu liguei o monitor e vi algo que acheiq eu era DP, mas vi que era uma projeção. Vou resolver isso logo logo, só tomar coragem pra abrir de novo!hehehe

    Citação Citando Saboya Ver mensagem
    Legal, só não entendi o "sem achismo". Alguém tinha duvidado desse método? Eu mesmo já postei isso aqui, um cara abriu o Dell 2005FPW e botou fita isolante no painel num fórum gringo, o bleeding dele não ficou 100% mas diminuiu.
    Não falei que alguém duvidou, eu mesmo num vi seu tópico, achei sobre isso no Hardforum, de lá um link para um forum francês, mas o esquema da DELL num é o mesmo, tanto que no Samsung 931BW num funcionou...aliás, o cara num tirou o painel LCD, por isso num resolveu 100%.

    Apenas postei pois EU O FIZ, tirei o painel LCD, praticamente desmontei o LCD inteiro, só assim descobri onde fica o problema. Até então só falavam, eu provei.

  22. #21
    Membro Avatar de Airoh
    Info Conteúdo e Citações Jogos Mensageiros
    Registro
    Feb 2005
    Mensagens
    2.433
    Verdinhas
    840

    humm, iniciativa de coragem hehe parabens pelo resultado


    pelo que entendi não é necessario separar todas as camadas do monitor pra isolar a parte onde falta o plastico opaco, resolver o problema dessa forma eliminaria o problema de ter que estar em um ambiente livre de particulas.

  23. #22
    Membro
    Info Conteúdo e Citações Jogos Mensageiros
    Registro
    May 2000
    Mensagens
    124
    Verdinhas
    0

    Parabéns cara, pela coragem e pelo resultado, inclusive por postar a realidade (de que ficou umas sujeirinhas). Nessas horas o orgulho sobe na cabeça de muitos, que acabam omitindo esses pequenos detalhes que evitariam que os próximos fizessem o mesmo. Boa sorte quando for limpar!
